COMSOL 새 페이지 설정 & Geometry build
드디어 기다리고 기다리던 COMSOL 설치를 완료했다.
COMSOL은 물리적 현상에 대해
여러 조건을 설정해서 simulation 작업할 수 있다.
전문적인 이야기 보다는
이 주제에 대한 포스팅은 전부
내가 배운것들을 차근차근 정리를 목표로 한다.
설치 단계는 집어치우고 시작 화면이다.
첫 화면에서 Blank Model은 아예 내가 완전 초초초 기초에서 시작
그렇지만 New 에서 Model Wizard 선택 하면
Select Space Dimension 으로 내가 원하는 dimension을 고를 수 있음
난 2D 선택해줌
그러면 COMSOL의 Module이 엄청 많은데
내가 적용하고자 하는 환경 (Select Physics) 으로 선택해준다.
Optics >> Wave Optics >> ewfd
wave optic에서 다양한 도메인을 선택할 수 있는데
지금은 freqency에 대한 것만 보자!
physics를 선택했다면 [Add] >> [Study] 한다.
그러면 다양한 Study 가 나오는데
여기서도 freq domain 으로 간다.
마지막으로 [Done] 해주면 초기 설정 끝!
그러면 아래의 첫 화면이 나온다!!
세부 설정들은 모두 우클릭으로 고를 수 있다!
우선 [Geometry]에서 원하는 구조체를 그릴 수 있다.
가로 10 m 세로 10 m 정사각형 1개
가로 8 m 세로 10 m 직사각형 2개
그리고 중앙에 point 1개 (광원)
만든 2D 구조다.
보기 쉽게 position은 center로 했다.
다음 [Materials]에서 [Blank Material] 선택해서
만들어준 구조체 all 포함한다.
이때, 구조체의 property를 다양하게 정할 수 있고
값도 부여할 수 있다. 복소수도 다룰 수 있음!!
난 Reflective index, real part 만 1로 지정해줬다.
다음은 [Perfectly Matched Layer] 설정하기!!
[Definitions]에서 [Perfectly Matched Layer] 선택하고
구조체의 겉 영역을 선택해준다.
(선택해준 공간을 무한공간으로 확장해서 계산)

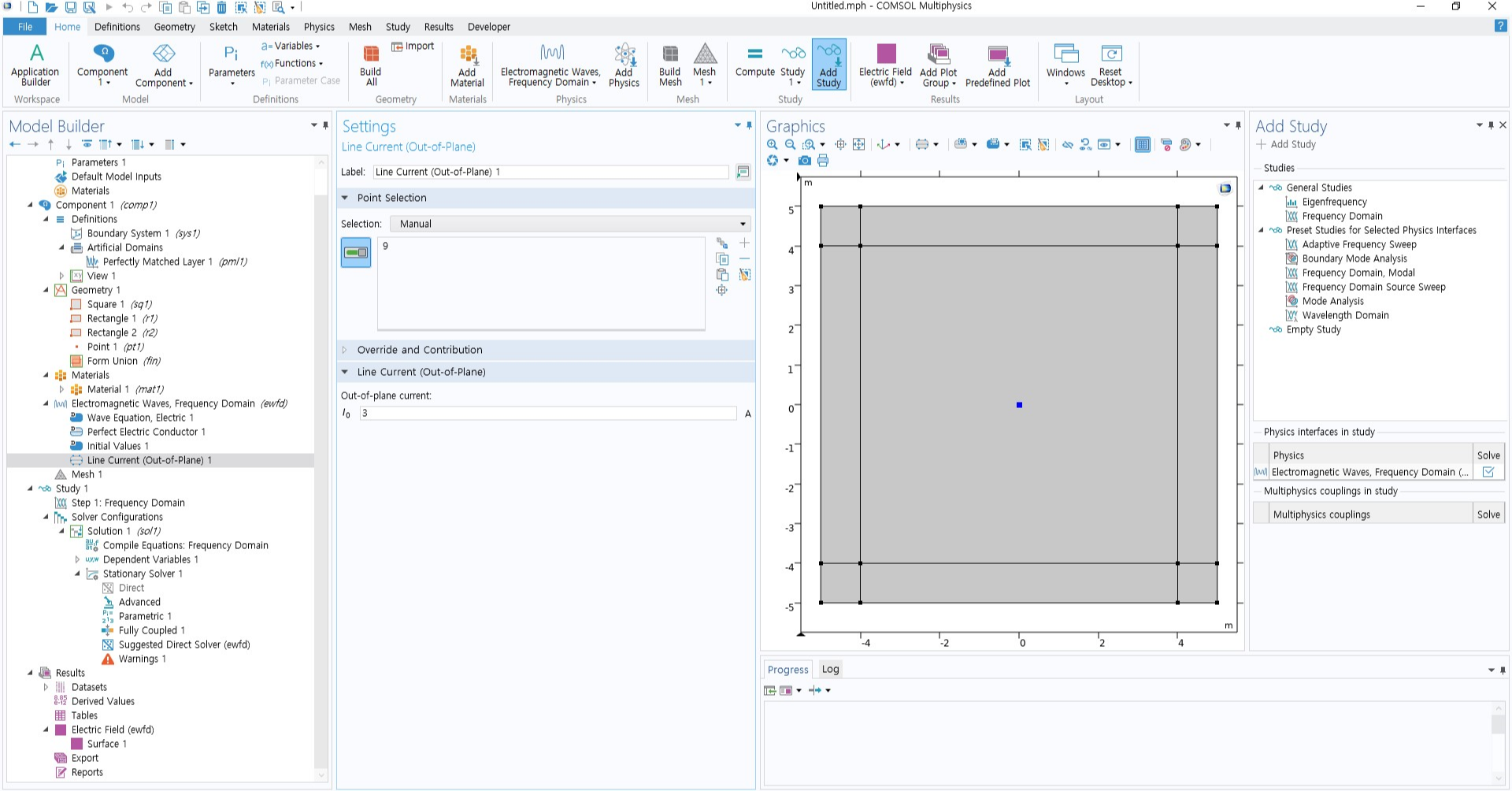

다음은 광원 설정하기!
[ewfd] >> [point] >> [Line Current (Out-of-Plane)]
광원은 구조체 중앙에 만든 점으로 지정한다!!
이때 전류를 임의의 값 (3) 으로 입력한다.
광원과 구조체를 완성했으므로
구조체의 [Mesh]를 만든다!
[Sequence Type] >> [Physics-controlled mesh] 설정하고
[Build All] 하면 오른쪽 화면과 같이 mesh 가 생겨난다!
mesh의 밀도도 변경할 수 있는데 다음에
알아보자!
마지막으로 EMw의 freq unit 변경하기!
[Study] >> [Step : Frequency Domain] 에서
기본적으로 THz 단위에 c.const/1 [um] 로 설정되어있다.
이것을 Hz 단위로 변경하고 c.const/1 로 바꾼다.
이렇게 까지 잘 했다면
[Study] >> [Compute] 결과는
이와 같이 나올 것이다.
이 결과는 norm. E 로 전기장의 세기라 할 수 있다.
[Results] >> [Electric Field] >> [Surface] 에서
[Expression] 항목이 있는데
ewfd._____로 변경할 수 있다.
아래는 ewfd.Ez로 전기장의 z축 방향을 나타낸 결과이다.
처음에 할 때 잘 따라 가다가도 에러가 떠서 화가 났는데
차례대로 설정할 것만 제대로 한다면
결코 에러날 일이 없ㄷㅏ!!
다음번에는 광원이 normal & oblique incident 한 경우에
대해서 포스팅 하겠다!
그럼 오늘도 고생많았다!!! 나 자신 칭찬해
